| 生產企業 |
山東萬事達專用汽車制造有限公司 |
| 產品型號 |
SDW9402GFL |
產品名稱 |

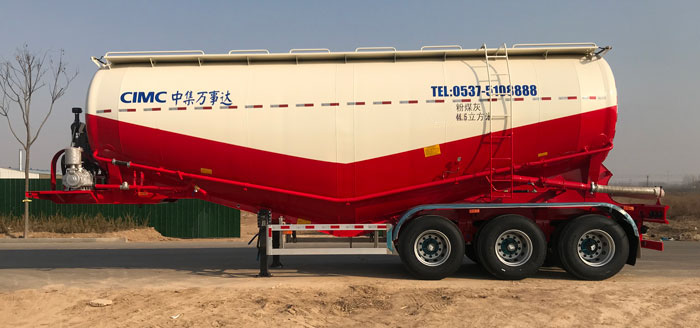

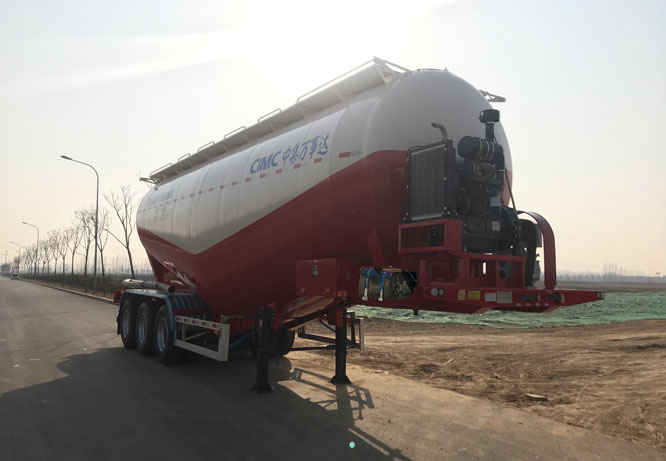

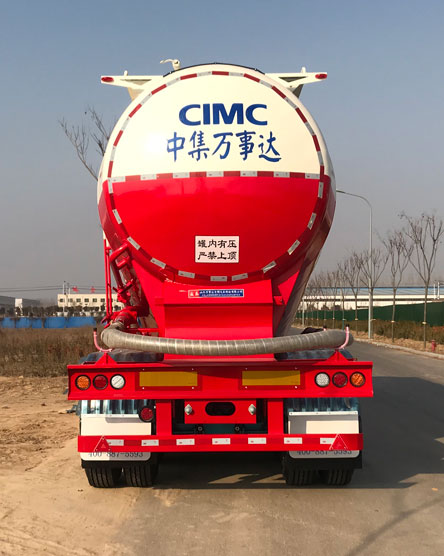

中密度粉粒物料運輸半掛車 |
| 外廓尺寸（長×寬×高）（mm） |
10200,10050,9500,9350×2550×3995,3920 |
貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3） |
44.5 |
| 總質量 |
40000 |
整備質量 |
7460,6800 |
| 支撐裝置型號 |
HY-D28T,E100,FW28 |
轉向軸數量（個） | 不適用 |
| 輪胎規格 |
11.00R20 12PR,12R22.5 12PR |
| 輪胎數量（個） |
4/4/4 |
掛車設計最高車速（km/h） |
89 |
| 側面防護裝置 |
有 |
后下部防護裝置 |
有 |
| 載荷布置標識 |
不適用 |
車身反光標識 |
有 |
| 起重尾板警示標識 |
不適用 |
起重尾板機械鎖緊裝置 |
不適用 |
| 系固點數量 |
前墻（個） |
不適用 |
尾部標志板數量 |
2 |
| 水平承載面（個） |
不適用 |
溫度監控裝置 |
不適用 |
| 制動器型式（前/后） |
鼓式/鼓式/鼓式 |
氣壓制動系統壓縮空氣干燥、油水分離裝置 |
有 |
| 制動間隙自動調整裝置 |
有 |
壓力測試連接器數量（儲氣筒）（個） |
2 |
| 制動器襯片更換報警裝置 |
有 |
壓力測試連接器數量（制動氣室）（個） |
6 |
| 電子制動系統（EBS）控制器型號 |
不適用 |
防抱制動裝置（ABS） |
有 |
| 機械連接裝置型號 |
KZ10,50-D200 |
“長車”標志牌 |
不適用 |
| 與半掛車匹配的半掛牽引車牽引座規格 |
50號 |
牽引銷座板離地高度 |
1300 |
| 半掛車前回轉半徑 |
2020,1960,1910,1840,1800,1470,1430,1420,1400,1360 |
與半掛車匹配的半掛牽引車前回轉半徑（≥mm） |
2120,2060,2010,1940,1900,1570,1530,1520,1500,1460 |
| 半掛車間隙半徑 |
2300 |
與半掛車匹配的半掛牽引車后回轉半徑（≤mm） |
2200 |
| 制動響應時間C（s） |
0.40 |
牽引銷中心軸線到半掛車最后端水平距離 |
8620,8720,8880,8780 |
| 牽引桿掛環中心孔直徑 |
不適用 |
中置軸掛車前回轉半徑 |
不適用 |
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 |
不適用 |
牽引桿掛環中心離地高度 |
不適用 |
| 危險貨物車輛類型 |
不適用 |
懸架型式 |
非獨立式鋼板彈簧 |
| 傾覆保護裝置 |
不適用 |
后部防護裝置 |
不適用 |
| 罐體尾部至后部防護裝置間距 |
不適用 |
罐體尾部至后下部防護裝置間距 |
不適用 |
| 特定運輸介質 |
不適用 |
| 備注 |
頂部封閉不可開槽,后部不可開啟,選裝不帶機組時對應的外形長度為:9500或9350,不帶機組對應的整備質量為6800kg;頂部封閉不可開槽,后部不可開啟.選裝頂部行走臺及扶手結構樣式,選裝擋泥板樣式,選裝車架前部,后部封板樣式,選裝前部動力裝置結構樣式.選裝罐體外部結構及管路布置樣式.選裝前部接線盒樣式,選裝后部工具箱,爬梯位置樣式及數量可選,后部車架腹板樣式可選,選裝下部出料結構,選裝尾部標志板安裝位置;車輛長度/牽引銷到車輛最前端距離/軸距/后懸/牽引銷中心軸線到半掛車最后端水平距離/前回轉半徑/與半掛車匹配的半掛牽引車前回轉半徑(≥mm)的對應關系為：10200/1580/5200+1310+1310/800/8620/2020/2120,10200/1480/5200+1310+1310/900/8720/1960/2060,10200/1420/5360+1310+1310/800/8780/1910/2010,10200/1320/5360+1310+1310/900/8880/1840/1940,9350/730/5200+1310+1310/800/8620/1470/1570,9350/630/5200+1310+1310/900/8720/1430/1530,9350/570/5360+1310+1310/800/8780/1400/1500,9350/470/5360+1310+1310/900/8880/1300/1400,10050/1270/5360+1310+1310/800/8780/1800/1900,9500/620/5360+1310+1310/900/8880/1420/1520. |

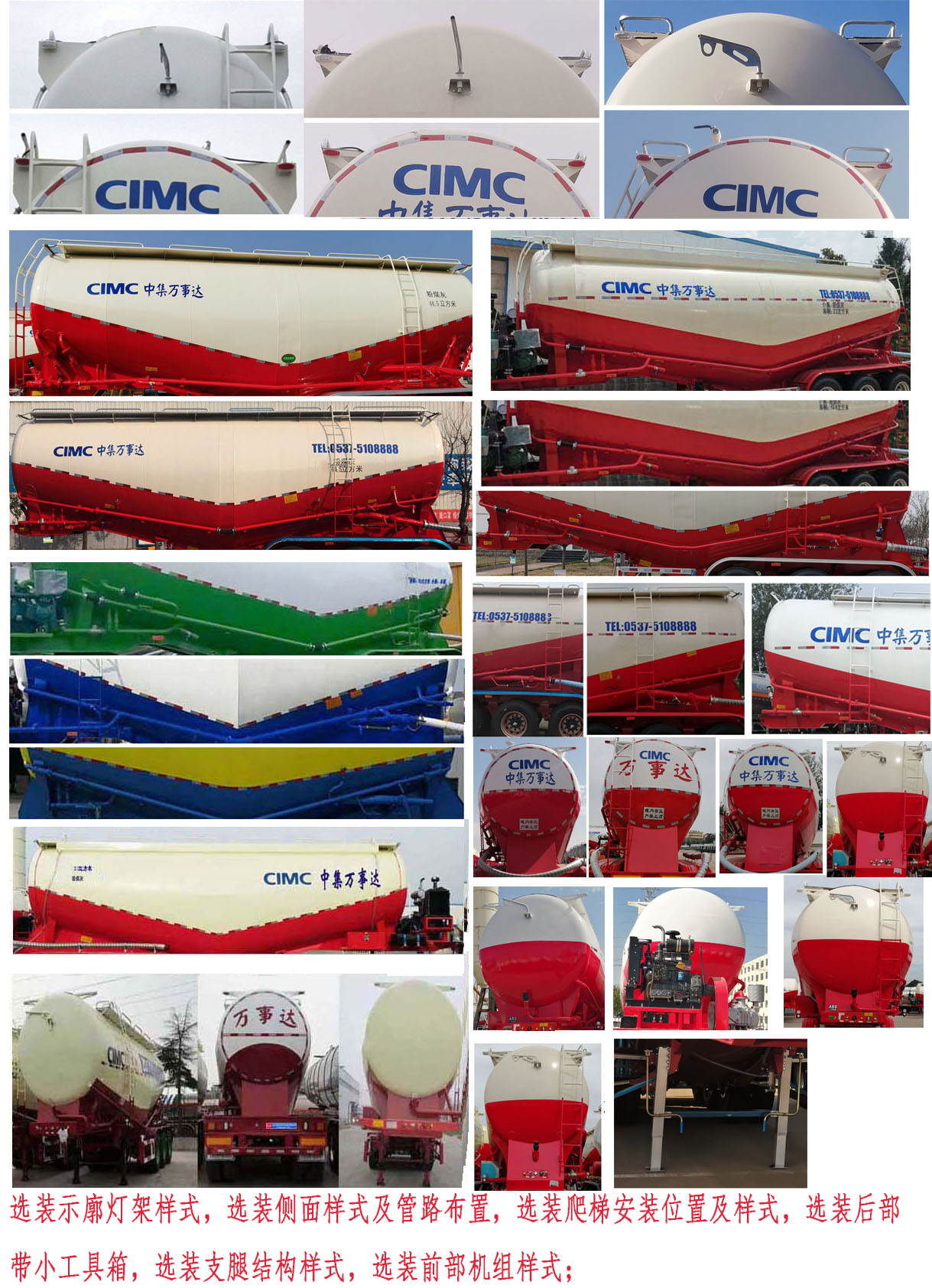

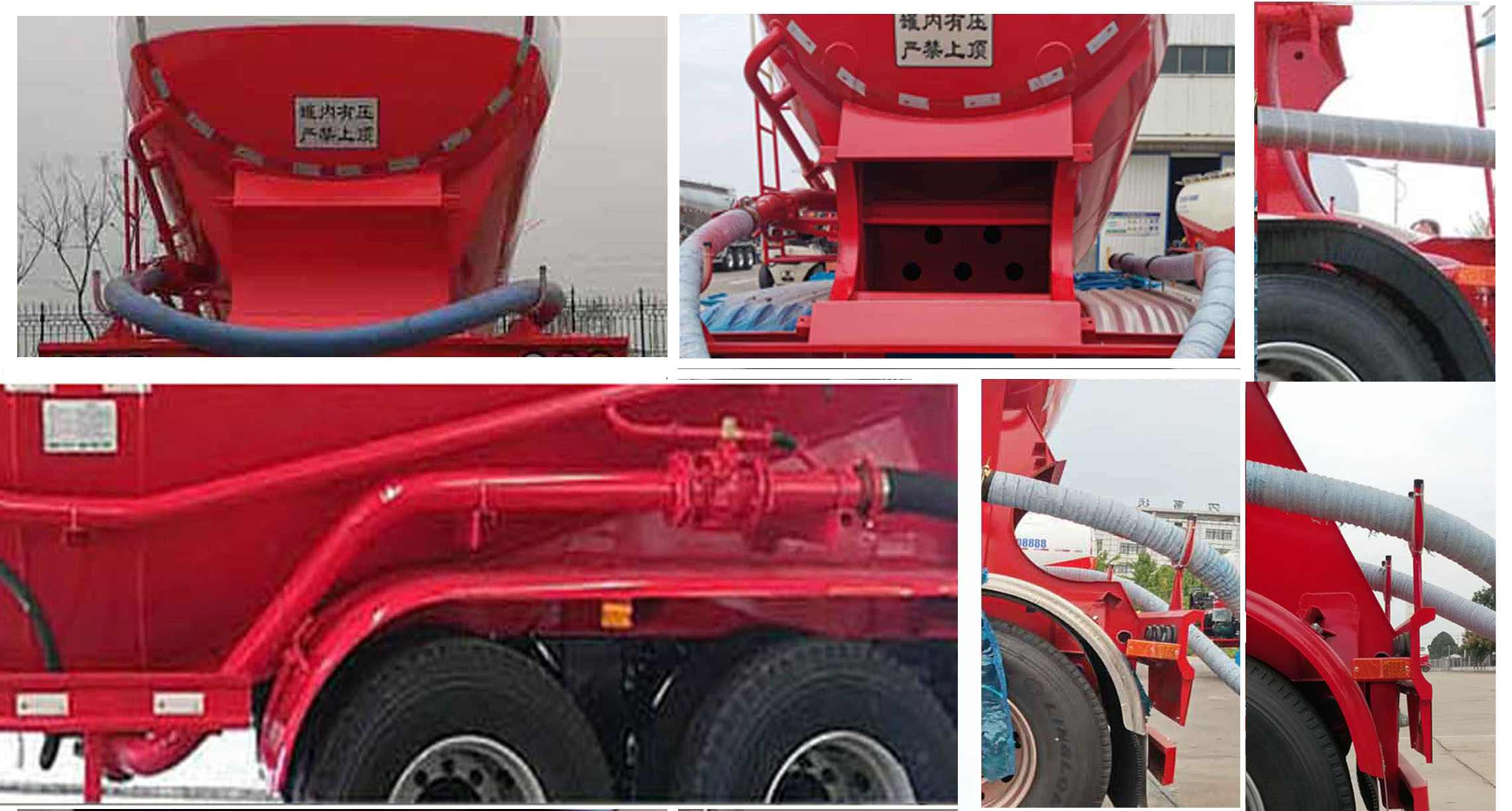

| 選裝照片 |

|
