| 生產企業 |
深圳中集專用車有限公司 |
| 產品型號 |
ZJV9400TJZ |
產品名稱 |
集裝箱運輸半掛車 |
| 外廓尺寸（長×寬×高）（mm） |
12240×2480,2550×1510,1550,1480,1530 |
貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3） |
不適用 |
| 總質量 |
40000 |
整備質量 |
6000,6500 |
| 支撐裝置型號 |
A400C,A300C,E100,28T(XZ80000/25) |
轉向軸數量（個） | 不適用 |
| 輪胎規格 |
11.00R20 12PR,11.00R20 14PR,11R22.5 12PR,11R22.5 14PR,11R22.5 16PR,12R22.5 12PR,12R22.5 14PR |
| 輪胎數量（個） |
4/4/4 |
掛車設計最高車速（km/h） |
89 |
| 側面防護裝置 |
有 |
后下部防護裝置 |
有 |
| 載荷布置標識 |
有 |
車身反光標識 |
有 |
| 起重尾板警示標識 |
不適用 |
起重尾板機械鎖緊裝置 |
不適用 |
| 系固點數量 |
前墻（個） |
不適用 |
尾部標志板數量 |
2 |
| 水平承載面（個） |
不適用 |
溫度監控裝置 |
不適用 |
| 制動器型式（前/后） |
鼓式/鼓式/鼓式 |
氣壓制動系統壓縮空氣干燥、油水分離裝置 |
有 |
| 制動間隙自動調整裝置 |
有 |
壓力測試連接器數量（儲氣筒）（個） |
2 |
| 制動器襯片更換報警裝置 |
有 |
壓力測試連接器數量（制動氣室）（個） |
6 |
| 電子制動系統（EBS）控制器型號 |
不適用 |
防抱制動裝置（ABS） |
有 |
| 機械連接裝置型號 |
BH-KZ50A,KZ10,50-D200 |
“長車”標志牌 |
不適用 |
| 與半掛車匹配的半掛牽引車牽引座規格 |
50號 |
牽引銷座板離地高度 |
1250,1300 |
| 半掛車前回轉半徑 |
1449,1620,1592,1319,1479,1352 |
與半掛車匹配的半掛牽引車前回轉半徑（≥mm） |
2120 |
| 半掛車間隙半徑 |
2350 |
與半掛車匹配的半掛牽引車后回轉半徑（≤mm） |
2200 |
| 制動響應時間C（s） |
0.39 |
牽引銷中心軸線到半掛車最后端水平距離 |
11490,11240,11790 |
| 牽引桿掛環中心孔直徑 |
不適用 |
中置軸掛車前回轉半徑 |
不適用 |
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 |
不適用 |
牽引桿掛環中心離地高度 |
不適用 |
| 危險貨物車輛類型 |
不適用 |
懸架型式 |
非獨立式鋼板彈簧 |
| 傾覆保護裝置 |
不適用 |
后部防護裝置 |
不適用 |
| 罐體尾部至后部防護裝置間距 |
不適用 |
罐體尾部至后下部防護裝置間距 |
不適用 |
| 特定運輸介質 |
不適用 |
| 備注 |
1. 該車用于運輸40英尺集裝箱,選裝擋泥板,選裝車輛外觀結構。 2.軸距/前懸/后懸/車寬/半掛車前回轉半徑/牽引銷中心軸線到半掛車最后端的水平距離的對應關系: 7200+1310+1310/750/1670/2480/1449/11490，6650+1310+1310/1000/1970/2550/1620/11240, 6650+1310+1310/1000/1970/2480/1592/11240, 7200+1310+1310/1000/1420/2480/1592/11240 7200+1310+1310/450/1970/2480/1319/11790, 7200+1310+1310/750/1670/2550/1479/11490, 7200+1310+1310/1000/1420/2550/1620/11240 7200+1310+1310/450/1970/2550/1352/11790 |

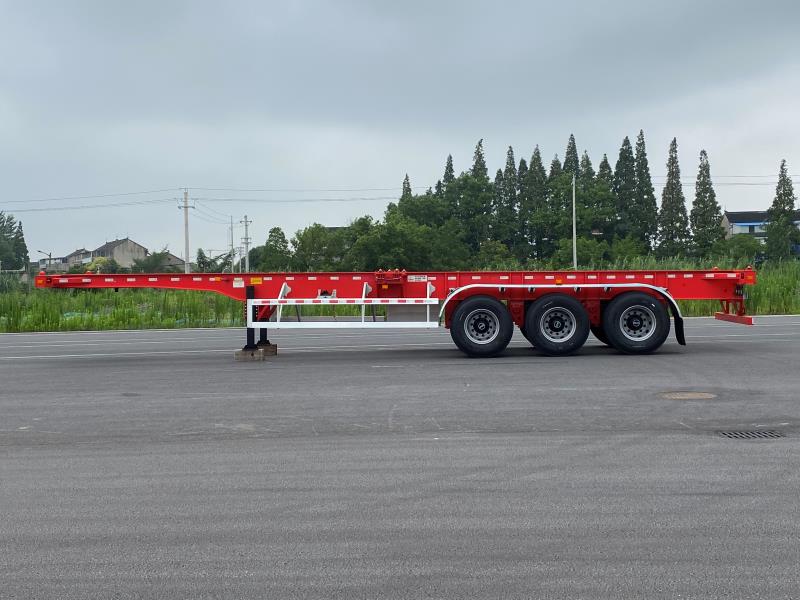

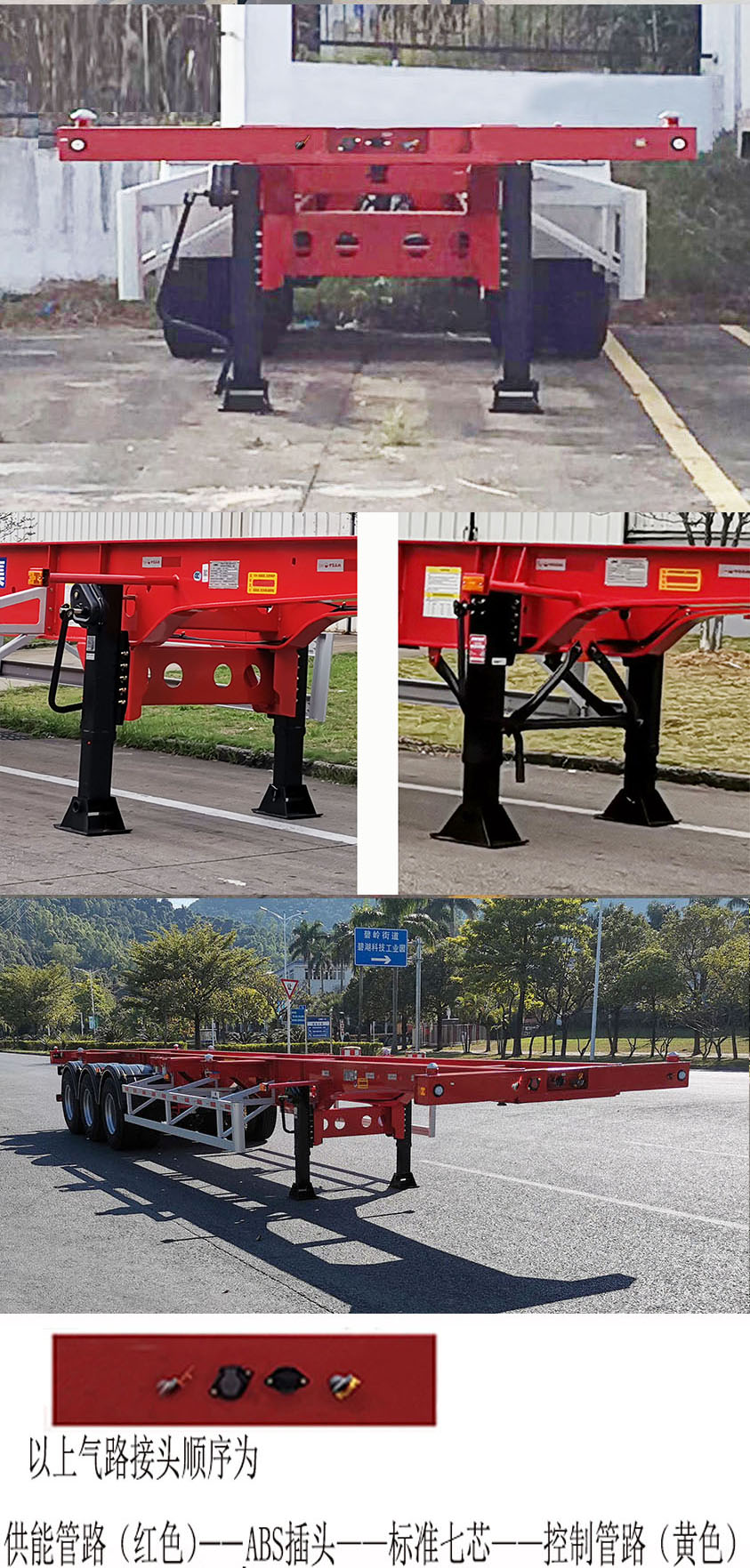

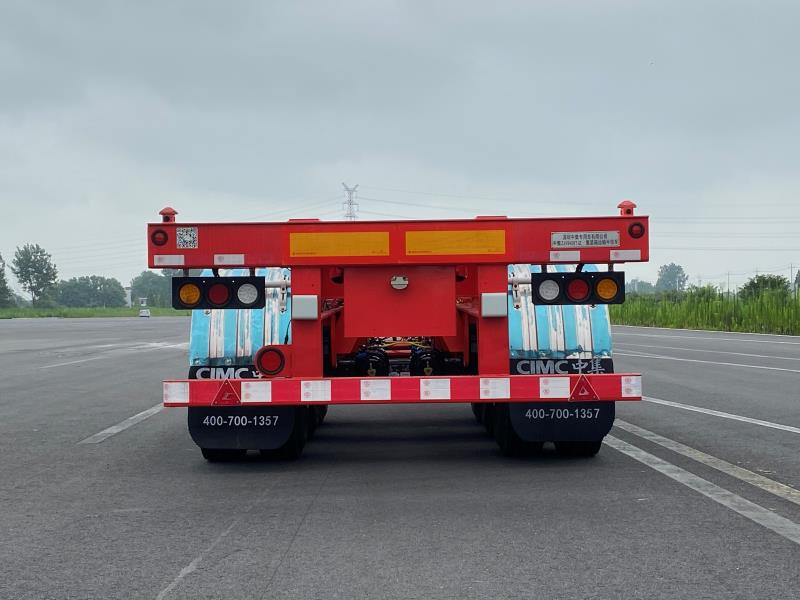

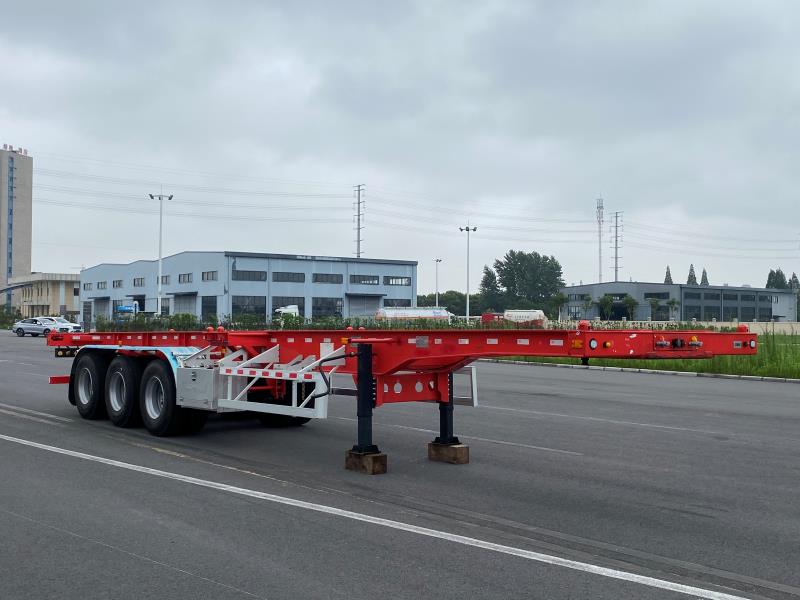

| 選裝照片 |

|
